Модемный кабель Siemens LOGO!

Модемный кабель Siemens LOGO!

Общие характеристики модемного кабеля LOGO! 6ED1057-1CA00-0BA0:

Модемный кабель Siemens LOGO! заказной номер 6ED1057-1CA00-0BA0 используется для оперативного обеспечения модемного интерфейса между персональным компьютером и конкретным модулем LOGO!Basic 0BA6. Процесс настройки интерфейса доступен только в LOGO!Soft Comfort.

Представители LOGO! 0BA6 поддерживают модемы:

  • INSYS Modem 336 4 1:
  • INSYS Modem 56K small INT 2.0.

Цена: по запросу заказчика

Общее описание

Отметим, что в комплексе с оборудованием серии LOGO! 0BA6 можно применять и другие типы модемов, если последние соответствуют нижеприведенным аспектам:

  • опция передачи 11-битовых слов (8 бит. информации, 1 стоп-бит, 1 бит четности);
  • опция передачи стандартных AT-команд или других команд, которые выполняют роль AT-команд стандартного типа;
  • устройство (модем), который был подключен посредством LOGO! 6ED1057-1CA00-0BA0, должен выдавать ток, равный не менее 5мА на выводе 1 интерфейса RS232.

Процесс подключения модемов:

Оборудование серии LOGO! 0BA6 поддерживает связи модемного подключения, образуемого между компьютером и модулем. Модем необходим для загрузки/выгрузки программ, которая происходит между ПО LOGO!Soft Comfort и представителями семейства LOGO!. Процесс настройки подключения осуществляется исключительно через ресурсы программы LOGO!Soft Comfort V6.1 или поздних версий.

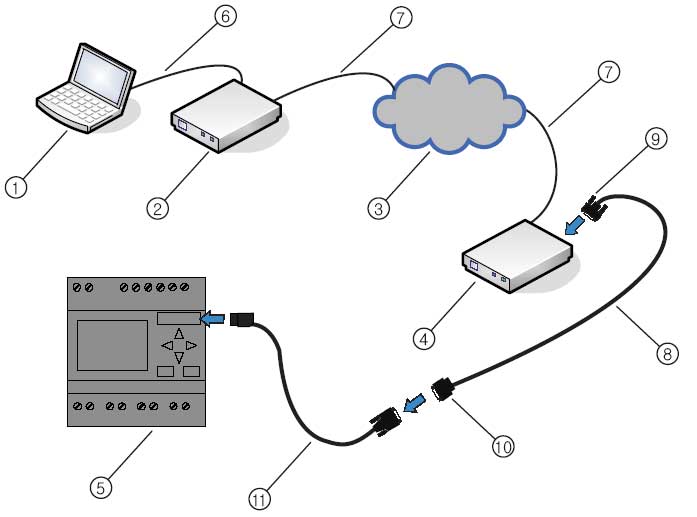

Подключение модемов

1. Персональный компьютер (настольный/ портативный);
2. Модем локальный (рекомендация: модем INSYS);
3. PSTN (коммутируемая телефонная сеть общего пользования);
4. Модем удаленного типа (рекомендация: модем INSYS);
5. Модуль LOGO! Basic;
6. Стандартный кабель RS232;
7. Стандартная телефонная линия типа RJ11;
8. Модемный кабель LOGO! (длина: 0,5м);
9. Кабельный разъем (наличие маркировки «MODEM» с обеих сторон)
10. Кабельный разъем (наличие маркировки «PC CABLE» с обеих сторон)
11. Кабель ПК LOGO!
