Тормозные блоки LSBR

Тормозные блоки LSBR

Торговый Дом "ТехПривод" рад предложить своим покупателям и заказчикам широкий ассортимент оборудования фирмы LONG SHENQ ELECTRONIC, сюда относятся высококачественные тормозные резисторы и блоки. Компания с мировым именем LONG SHENQ ELECTRONIC производит тормозной блок и износостойкие тормозные резисторы уже более десяти лет, за это время техническое оснащение подвергалось систематической модернизации и улучшению уровня качества ассортиментного ряда продукции в условиях неизменно доступной цены.

Цена: от 15 300 руб.

Преимущества оборудования:

  • Надежная конструкция + эстетичный внешний вид оборудования;
  • Улучшенные показатели климатической стойкости
  • Продолжительный срок эксплуатации оборудования
  • Модернизированная и усовершенствованная IGBT технология
  • Рациональное применение как в комплексе с другим оборудованием, так и в одиночном исполнении
  • Наличие синхронного входа, адаптированного для ряда ПЧ с неограниченными параметрами мощности
  • Доступная совместимость с широким перечнем торговых марок частотных преобразователей

Общее описание

Спецификация

Тормозной блок LSBR

200В ~ 230В

2015B 2022B

380В ~ 460В

4015B 4030B

Характеристики

Применяемая мощность двигателей

20HP

15кВт

30HP

22кВт

20HP

15кВт

40HP

30кВт

Номинальный разрядный ток

15

20

10

15

Максимальный
разрядный ток (пиковое значение)

40

60

27

40

Стартовое разрядное напряжение

AC200В 206В 220В

DC327В 345В 380В ±3В

380В 400В 415В 440В 460В

620В 655В 680В 720В 760В ±3В

Максимальная гистерезисная ошибка

Приблизительно: 8 В

Приблизительно: 16 В

Источник питания

Входное напряжение преобразователя

50-60Гц

200-230В

50-60Гц

380-460В

DC BUS напряжение

243В~400B

460~800В

Защитные функции

Радиатор перегрева

Температурный датчик 3 ~ 4 контрольные точки

Индикация перегрузки

Прямое и обратное напряжения линии постоянного тока, превышающее 50В, заряжает световую лампу

Условия окружающей среды

Размещение

В закрытым помещении без агрессивных газов,паров агрессивных жидкостей и пыли

Температура хранения

-10 ~ +40°C

-10 ~ +40°C

Влажность

90% без конденсата

Вибрации

1G менее 20Гц, от 20 до 50 Гц выше 0,2 G.

Защитная конфигурация

Закрытого типа

ТАБЛИЦА 1.

Одиночное соединение тормозного блока

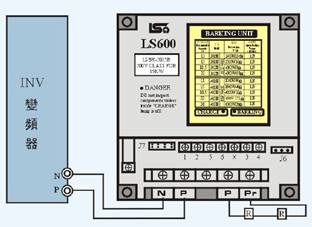

РИС 1. Одиночное соединение тормозного блока

  • Клеммы "N", "P" частотного преобразователя соединяются с соответствующими клеммами "N" и "P", расположенными на тормозном блоке.
  • Особенности соединения: клемма "N" подсоединяется к клемме "N", клемма "P" соединяется с клеммой "P".
  • J6 MASTER-COM соединяются посредством перемычки

Важно убедиться, что параметры входного напряжения являются правильными, значения торможения задаются кнопкой J7, после этого следует замкнуть цепь.

Комбинированное соединение тормозных блоков

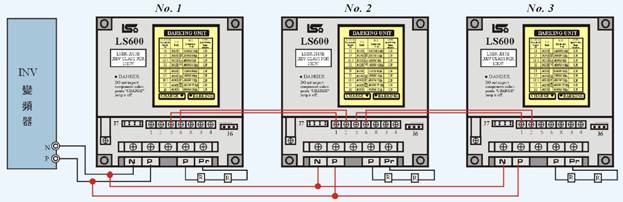

РИС 2. Комбинированное соединение тормозных блоков

Например:

Параллельное соединение:
Тормозной блок 1 - главное устройство, J6 выбрать MASTER-COM.
Тормозной блок 2 - вспомогательное устройство, J6 выбрать SLAVE-COM.
Тормозной блок 3 - вспомогательное устройство, J6 выбрать SLAVE-COM.

Схема параллельного соединения тормозных блоков обеспечивается за счет вспомогательного блока торможения, как результат, выполняется процесс совместного рассеивания. Главным критерием всех механизмов вспомогательного уровня использования выступает базовый тормозной блок [терминал 5,6 блока (1) присоединен к терминалу 1,2 блока (2)].



Серия 200В

Серия 400В

Входная мощность преоб-разователя (переменный ток)

200

208

220

230

380

400

415

440

460

Начальное тормозное напряжение

327

345

365

380

620

655

680

720

760

ТАБЛИЦА 2.

Высококачественные тормозные резисторы и блоки торможения

Частотные преобразователи с диапазоном мощностей 0,4кВт-7,5кВт (200В-240В и 380В-460В) предусматривают наличие монтированного блока торможения. Для преобразователей такого типа важно правильно подобрать соответствующий тормозной резистор. Перед подключением необходимо внимательно ознакомиться с положениями инструкции.

В условиях длительного режима работы тормозного резистора выделяется большой процент тепловой энергии, которая представляет потенциальную опасность для всех составляющих элементов частотного преобразователя. В силу такого положения вещей, важно удалять резистор не менее, чем на 2 метра от имеющегося оборудования. Проследите за тем, чтобы место монтажа хорошо проветривалось.

Преобразователь

Спецификация

Модель

Мощность

Минимальное сопротивление

Минимальная активная мощность

Количество

Тормозной момент

Установка

Блок торможения

Внутр

Внешн

LS600-20-5

0.4

150

120

1

225

Х





LS600-2001

0.75

150

120

1

130

Х





LS600-2002

1.50

100

200

1

130

Х





LS600-2003

2.20

60

250

1

120

Х





LS600-2005

3.70

40

300

1

120

Х





LS600-2007

5.50

25

1000

1

150

Х





LS600-2010

7.50

20

2000

1

150

Х





LS600-2015

11.00

13.6

2400

1

125



Х

LSBR-2015В

LS600-2020

15.00

10.0

3000

1

125



Х

LSBR-2015В

LS600-2025

18.50

8.0

4800

1

125



Х

LSBR-2022В

LS600-2030

22.00

6.8

4800

1

125



Х

LSBR-2022В

LS600-2040

30.00

10

3000

2

125



Х

LSBR-2015В

LS600-2050

37.00

10

3000

2

100



Х

LSBR-2015В

LS600-2060

45.00

6.8

4800

2

120



Х

LSBR-2022В

LS600-2075

55.00

6.8

4800

2

100



Х

LSBR-2022В

ТАБЛИЦА 3.

Преобразователь

Спецификация

Модель

Мощность

Минимальное сопротивление

Минимальная активная мощность

Количество

Тормозной момент

Установка

Блок торможения

Внутр

Внешн

LS600-4001

0.75

300

200

1

200

Х





LS600-4002

1.50

300

200

1

200

Х





LS600-4003

2.20

150

300

1

130

Х





LS600-4005

3.70

100

500

1

130

Х





LS600-4007

5.50

80

800

1

150

Х





LS600-4010

7.50

60

1000

1

150

Х





LS600-4015

11.00

50

1040

1

135

X





LS600-4020

15.00

40

1560

1

125



Х

LSBR-4015В

LS600-4025

18.50

32

4800

1

125



Х

LSBR-4015В

LS600-4030

22.00

27.2

4800

1

125



Х

LSBR-4030В

LS600-4040

30.00

20

6000

1

125



Х

LSBR-4030В

LS600-4050

37.00

32

4800

2

125



Х

LSBR-4030В

LS600-4060

45.00

20

6000

2

135



Х

LSBR-4030В

LS600-4075

55.00

20

6000

2

135



Х

LSBR-4030В

ТАБЛИЦА 4.

Описание тормозного блока

Описание тормозного блока

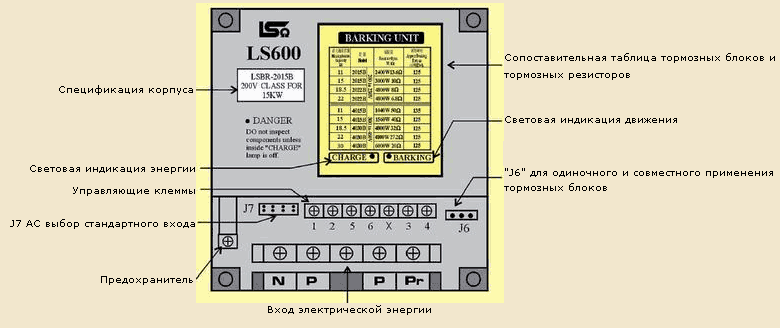

РИС . 3 Описание тормозного блока

Модель

Нетто

Общий вес

Резьба болтов

LSBR-2015B

1.8

2.0

M5

LSBR-2022B

LSBR-4015B

2.6

3.0

M5

LSBR-4030

ТАБЛИЦА 5

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры блоков

Модель

А

А0

Е

Е0

D

LSBR -2015B

146

128

150

138

153

LSBR -2022B

LSBR -4015B

146

128

200

188

153

LSBR -4030B

ТАБЛИЦА 6
